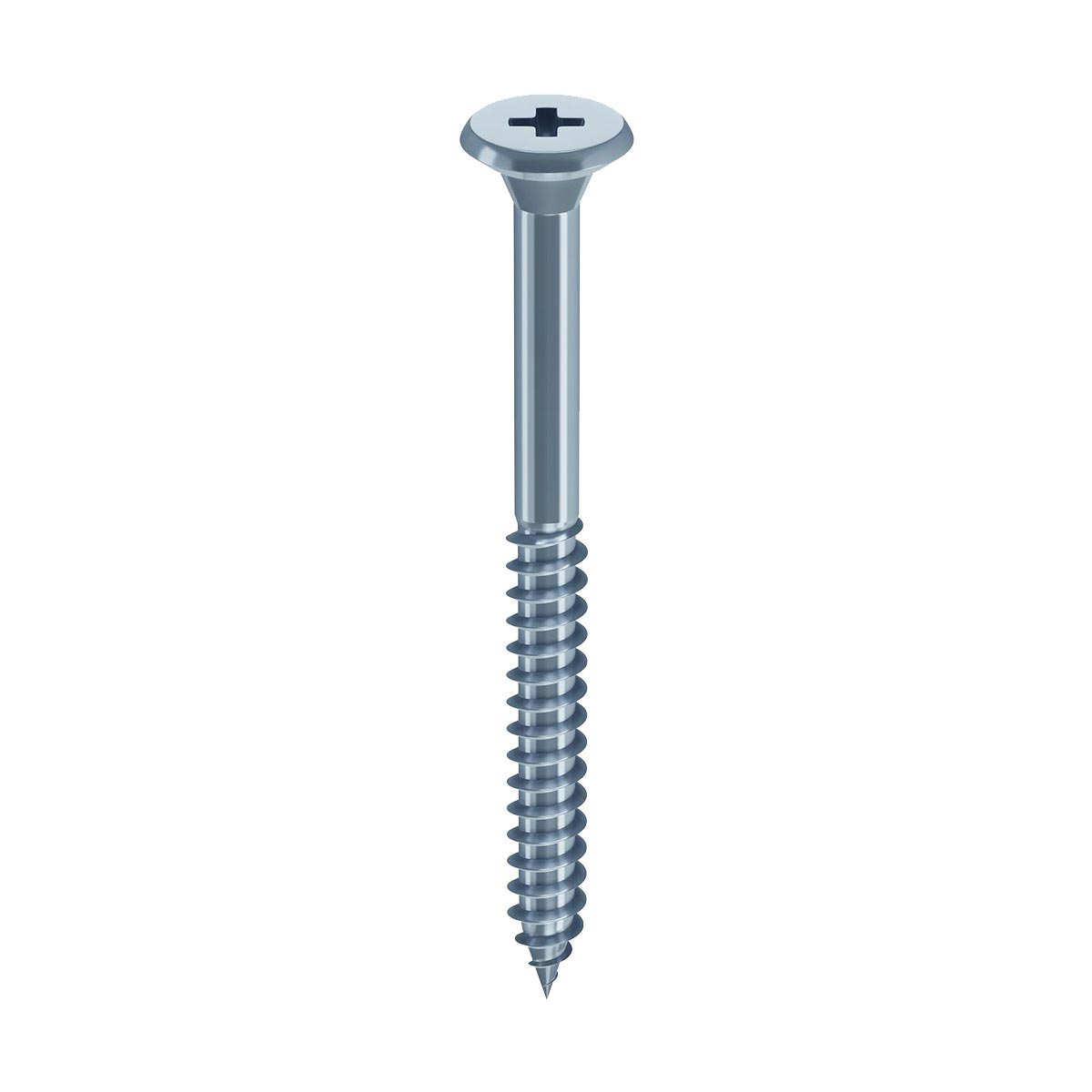

EFG 292A, Testa svasata piana, PH-Drive, Filetto ridotto, Zincata bianca

EFG 292 è una vite a filetto ridotto con testa svasata piana per l'assemblaggio dei profili in caso di scambio battuta. Le viti all'interno delle confezioni sono già selezionate per l'utilizzo su macchinari automatici con un grado di purezza pari a 100ppm (pezzi per milione). La lunghezza del filetto è standard da 25mm. La testa svasata ha un leggero gradino per avere un buon appoggio per accoppiare i due profili. Per un migliore effetto estetico la testa delle viti EFG 292 può essere coperta con gli specifici tappi colorati.

• Vite autofilettante adatta per l'assemblaggio di telai di serramenti in caso di scambio battuta
• Per un migliore effetto estetico è possibile coprire la testa della vite con gli appositi tappi in plastica colorati
• Cava dell'inserto più profondo per una maggiore stabilità e facilità durante l'avvitamento e una ridotta usura degli inserti
• Grado di purezza delle viti all'interno della confezione di 100 ppm (parti per milione di pezzi)
• Il filetto ha una lunghezza standard di 25mm

• Diametro Ø: 6,0 mm
• Lunghezza: 70 mm
• Materiale: Acciaio temprato, lubrificato
• Testa: 11,5
• Dimensioni inserto: T-30
• CL. fil lg1 63 mm
• Finitura: 140
• Ø foro, d0: 5 mm
• Spessore fissabile, tfix1: 25 mm
• Spessore fissabile, tfix2: 35 mm
• Prof. ancoraggio, hnom1: 45 mm
• Prof. ancoraggio, hnom2: 35 mm
• Prof. del foro, h1,1: 50 mm
• Prof. del foro, h1,2: 40 mm
• Ø foro passante, df: 7 mm
• Distanza bordo min., cmin: 30 mm
• Interasse min, hmin: 100 mm
• Potenza massima consigliata dell'avvitatore ad impulsi, Tmax1: 100 nm
• Potenza massima consigliata dell'avvitatore ad impulsi, Tmax2: 75 nm
